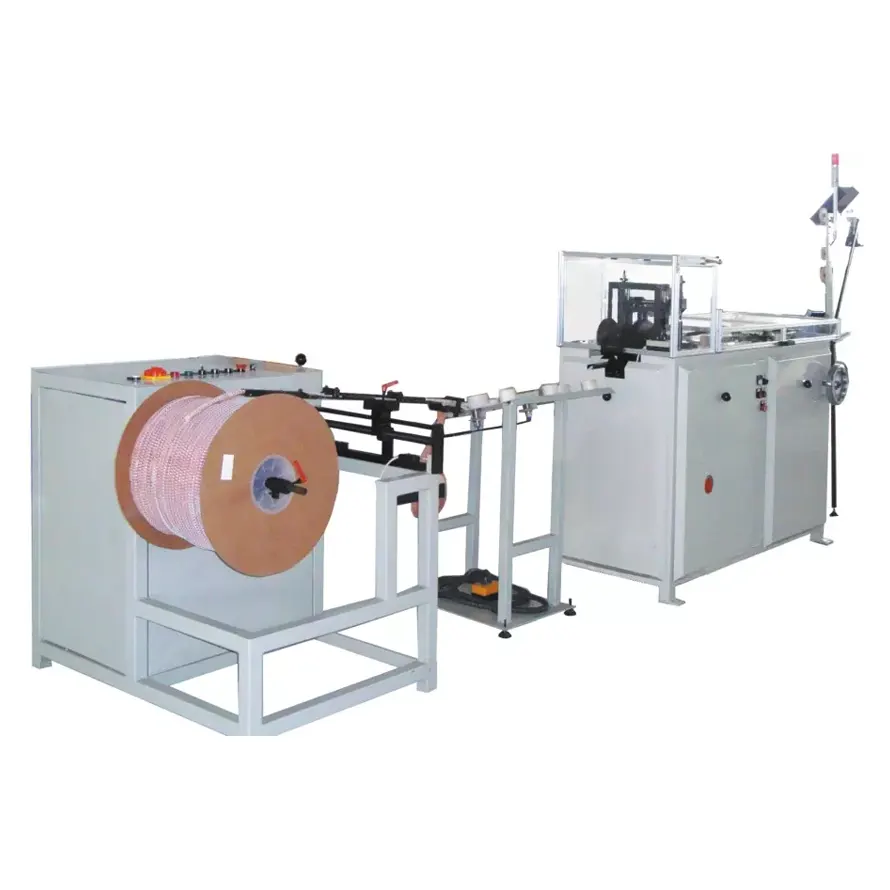

ツインリングワイヤー成形・結束機
ツインリングワイヤー成形および結束機は、ノートブック、練習帳およびカレンダーの二重ワイヤーナイロン被覆ワイヤー、亜鉛メッキワイヤーの成形および結束に広く使用されています。
お問い合わせを送信
製品説明
ツインリングワイヤ成形結束機は、ナイロン被覆線、錫メッキ線、亜鉛メッキ線に適用できます。電線の被覆層にダメージを与えない高品質な製品です。
成形金型を交換することで同一ピッチで異なるサイズのコイルを製造可能 正確なピッチ、標準形状 確実な動作、高い汎用性。

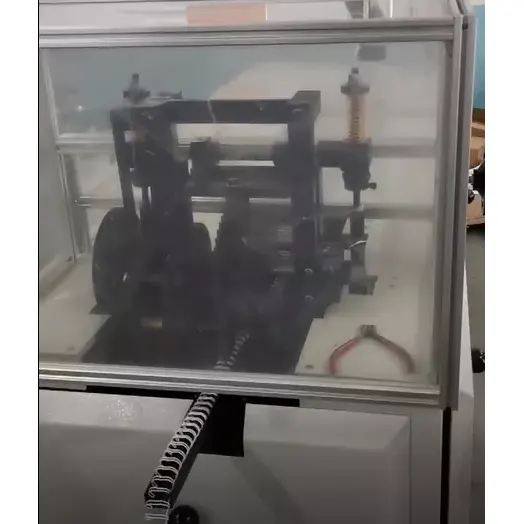

ワイヤーはバレルまたはスプールから引き出され、矯正ローラーによってねじれが取り除かれ、さらにローラーでワイヤーをまっすぐにして最初の成形ステーションに送り込まれます。曲がりくねったクロスとスターホイールがワイヤーをジグザグ線にします。ジグザグ ワイヤはコンベア チャネルを通って第 2 成形ステーションに入り、そこでバインディングがあらかじめ丸められ、形状が完成します。延長された搬送チャネルにより、バインディングを 180 度まで回転させることができます。これは、バインディング要素を個別に巻き取るために重要です。ランアウト時に、カウンターが生成されたループの数を読み取ります。
同じピッチを持ち、追加の部品を使用することで、ツインリングワイヤーフォーミング＆バインドマシンは、同じ範囲で異なる直径に調整できます。また、事前に成形されたワイヤーバインディングを特別に製造されたスプールにスプールすることも可能です。この場合、巻線機は成形機に直接接続されます。ワイヤーバインディングを分離するために、エンドレス紙ストリップも同時に巻き付けられます。
仕様：
|
サイズ |
ピッチ |
バックグラウンド （んん） |
錫メッキ線 （んん） |
線径 （んん） |
綴じ厚さ （んん） |
バインディングページ （ページ） |
|
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
|
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
|
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
|
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
|
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
|
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
|
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
|
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
|
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
|
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
技術データ：
|
スピード |
|
350-550ループ/分 |
|
総電力 |
成形機 |
0.75Kw |
|
総電力 |
糸巻き機 |
0.37Kw |
|
総電力 |
紙断裁機 |
0.25Kw |
|
寸法 |
成形機 |
2400×650×1700mm |
|
寸法 |
糸巻き機 |
1300*1000*1200mm |
|
寸法 |
紙断裁機 |
600×500×1400mm |
